Компанія BAE Systems розробила сімейство Shadow EW — компактні засоби радіоелектронної боротьби для пілотованих і безпілотних літальних апаратів. Системи поєднують радіоелектронну розвідку, визначення напрямку на джерела сигналів, самозахист і можливості придушення в умовах жорстких обмежень за вагою та енергоспоживанням.
Сучасна авіаційна РЕБ дедалі активніше переходить від великих спеціалізованих літаків до розподіленої архітектури, у якій електромагнітні завдання виконують десятки компактних платформ. Саме на цю тенденцію орієнтується BAE Systems із сімейством Shadow EW. Компанія створює системи, здатні працювати на невеликих пілотованих і безпілотних апаратах, де встановлення повнорозмірного комплексу РЕБ просто неможливе.
Shadow EW — компактна система радіоелектронної боротьби
Головна особливість Shadow EW полягає у поєднанні широкого частотного охоплення з невеликими габаритами та помірним енергоспоживанням. Комплекси призначені для електромагнітної ситуаційної обізнаності, радіоелектронної розвідки, самозахисту, цілевказівки та обману.
Найкомпактнішою моделлю є Shadow EW 100. Її приймач працює від 70 МГц до 6 ГГц, а миттєва смуга пропускання становить 6 ГГц. Передавальний тракт має смугу до 1,5 ГГц і використовує зовнішній підсилювач. Маса системи становить близько 3,27 кг, габарити — 112×85×176 мм, а споживання — менше 150 Вт. Для обробки інформації застосовуються Nvidia Jetson Orin NX на 16 ГБ та FPGA Kintex KU15P.
Shadow EW 120 розширює частотний діапазон
Модель Shadow EW 120 має подібні фізичні параметри, але розширює роботу в бік нижчих частот — від 5 МГц до 6 ГГц. Її маса не перевищує 3,18 кг, а енергоспоживання — 150 Вт.
Два передавальні канали зі смугою по 1,5 ГГц формують сумарні 3 ГГц. BAE Systems позиціонує цей варіант як програмно-визначуване радіо для радіолокаційної РЕБ, яке також може виконувати завдання радіоелектронної розвідки та підтримувати зв'язок. Вихід на виробництво очікується у 2028 році.
Shadow EW 500 — ширше спектральне охоплення
Старша модель сімейства — Shadow EW 500 — працює в діапазоні від 10 МГц до 18 ГГц. Вона має два приймальні канали по 4 ГГц та передавальний канал на 2 ГГц.

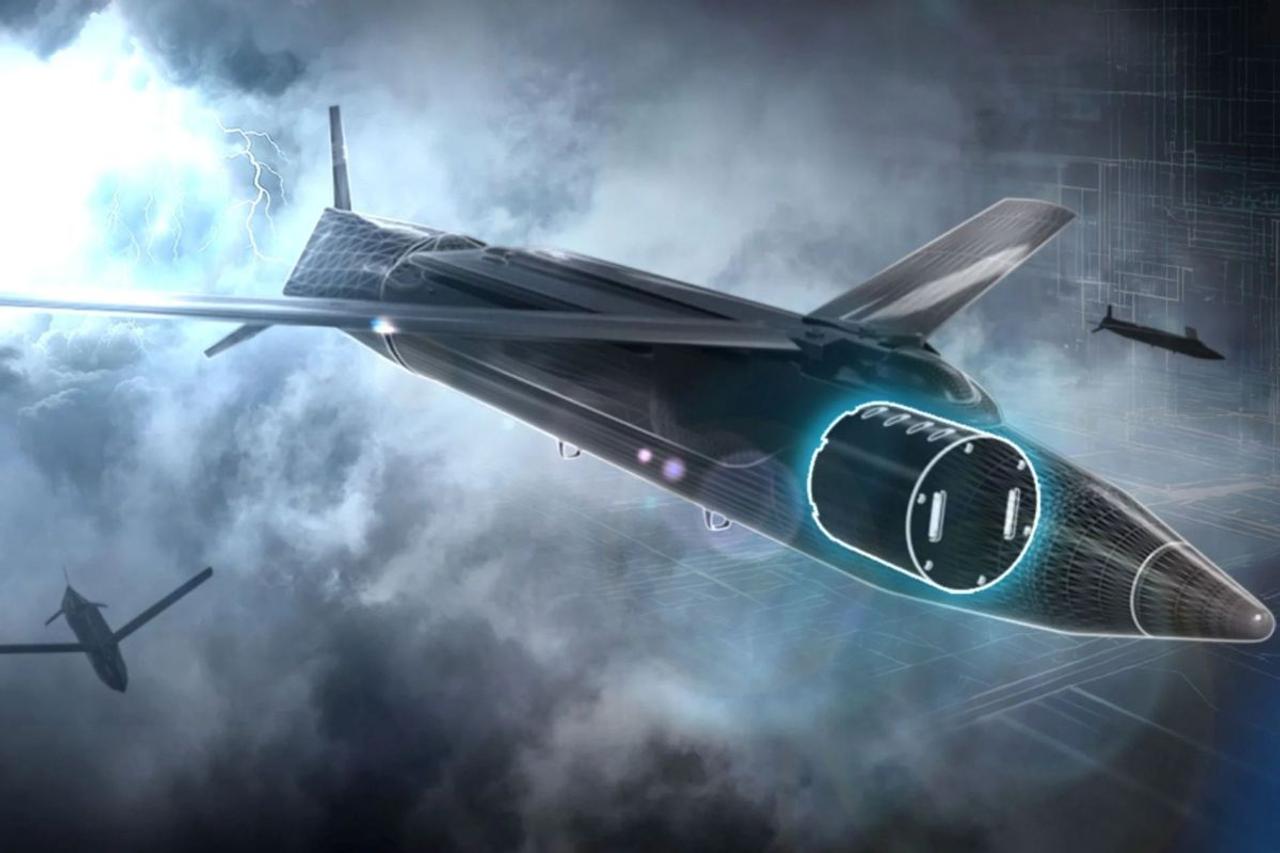

Попри значно ширше частотне охоплення, маса системи залишається приблизно на рівні 3,18 кг. Циліндричний корпус має діаметр 127 мм і довжину близько 140 мм. Споживання не перевищує 250 Вт завдяки вбудованому підсилювачу. Система також отримує функції визначення напрямку та геолокації джерел випромінювання.
Як працює РЕБ Shadow на безпілотнику
На практиці компактна РЕБ може перетворити звичайний безпілотник на сенсор електромагнітного поля. Апарат виявляє радіосигнали, визначає їхні характеристики та допомагає класифікувати джерела випромінювання. Отримана інформація може передаватися іншим учасникам операції.
Особливо важливою є можливість розосередження таких сенсорів. Кілька безпілотників, що перебувають у різних точках, можуть спостерігати за одним джерелом з різних напрямків. Це створює розподілену електромагнітну картину та потенційно дозволяє точніше визначати місце розташування випромінювачів.
РЕБ переходить до розподіленої архітектури
Концепція Shadow EW демонструє важливу тенденцію: функції, які раніше вимагали дорогих спеціалізованих літаків, поступово можуть розподілятися між великою кількістю менших платформ. Це дає змогу використовувати дешевші безпілотники для розвідки електромагнітної обстановки, не залучаючи постійно складні та дорогі носії.
Водночас головним обмеженням залишається енергетика. Для Shadow EW 100 і 120 активні функції залежать від зовнішнього підсилення, тому можливості системи визначатимуться не лише електронікою, а й енергетичними ресурсами конкретного дрона. Необхідно одночасно забезпечити потужність, охолодження, дальність польоту та прийнятну масу.
Shadow EW є не просто компактною РЕБ, а елементом концепції розподіленої електромагнітної боротьби. Якщо BAE Systems зможе зберегти заявлені характеристики під час серійного виробництва, подібні системи можуть розширити використання РЕБ на малих безпілотних платформах і зробити електромагнітну розвідку значно більш масштабованою.
